1、概述

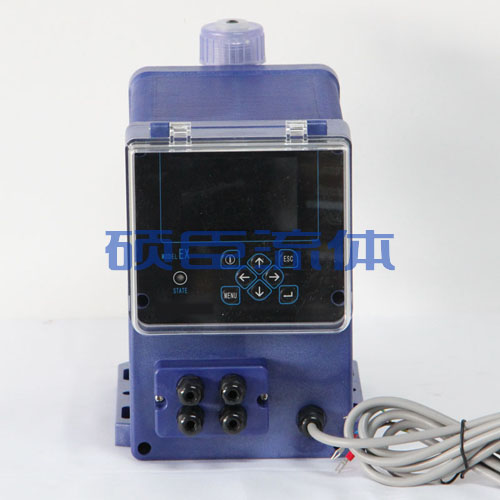

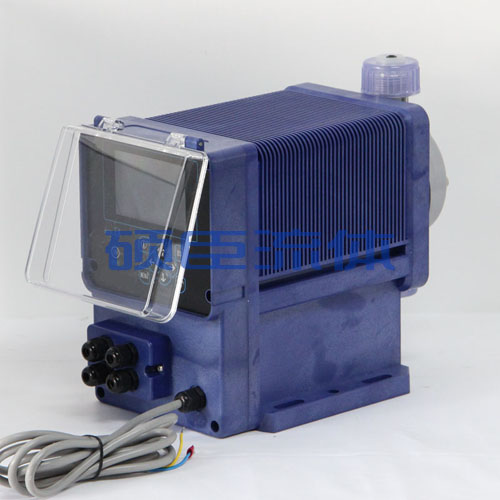

CT电磁隔膜计量泵是有微处理器控制,频率可调,工作时间可根据需要设定的,电磁驱动的隔膜式计量泵。可用于多种液体的计量输送。
2、工作原理
电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化,压力的变化引起吸液阀门和排液阀门的开启和关闭,实现液体的定量吸入和排出。
CT系列计量泵的额定排量在1-20L/H范围内,对应的最大工作压力为10-1BAR。泵的出口流量可根据频率按钮来调节。LED发光二极管指示运行状态。
3、技术参数
3.1通用参数
●重复计量精度:在操作范围内2%
●环境温度:-10~45℃
●介质粒度:小于1mm
●介质粘度:小于800mm/S2
●电源:220V50HZ -10%,10%
●功率:16W
●绝缘等级:IP65
●定时时间:0.5~100小时
3.2材质表
●隔膜:PTFE
●泵头:PVC,PP
●单向阀:PVC,PP
●底阀过滤器:PVC,PP
●喷射阀:PVC,PP
●软管:PVC,PE,PTFE
●密封件:EPDM,FPM,PTFE
3.3性能参数
CT系列电磁隔膜计量泵:手动调节冲程长度和工作频率,设定工作时间,数码管显示工作频率和设定的定时时间(0.5~100小时),设定为0.00时为不定时。

型号

流量L/H

压力BAR

冲程频率
N/M

吸程M

重量KG

功率

W

电源

CT-005-10

0.5

10

120

2

2.5

16

220V 50HZ

CT-01-07

1

7

120

2

2.5

16

220V 50HZ

CT-02-07

2

7

120

2

2.5

16

220V 50HZ

CT-03-07

3

7

120

2

2.5

16

220V 50HZ

CT-06-07

6

7

160

2

2.5

16

220V 50HZ

CT-10-02

10

2

200

2

2.5

16

220V 50HZ

CT-15-01

15

1

200

2

2.5

16

220V 50HZ

CT-20-01

20

1

200

2

2.5

16

220V 50HZ

4、操作和设定
4.1按R/S键起停计量泵
4.2按△◇键调节计量泵的工作频率及设定时间。
4.3发光管的闪烁频率与计量泵的工作频率一致。


5、安全注意事项
5.1CT计量泵不得使用非原厂配件维修,否则,由此导致的人员伤害和机器损坏的后果由用户自负。
5.2如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。
5.3计量泵在出厂时要进行测试,泵头内可能有水残留,如果计量泵的介质不能与水接触,在安装前必须把水除去。
5.4维修计量泵时,要给排液管卸压,并用水清洗泵内腔。
6.5维修前要断开计量泵电源,电气由合格的电工操作。
5.6只有经过培训的合格人员才可以维修计量泵。
6、安装
6.1泵的安装
6.1.1在药桶或支架上用螺栓和垫片固定计量泵。
6.1.2安装时计量泵的进出口要保持垂直。
6.1.3入口管线的垂直距离不要太长,要在计量泵的吸程范围内;入口管线的底阀要和药桶有一定的距离。
6.1.4连接排液管和注射阀,被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。
6.2软管连接
6.2.1在软管上套上管接螺母和卡块。
6.2.2把管嘴插入软管,如有必要可稍微扩大软管断口。
6.2.3把管接螺母拧到接头上。
6.3电源连接
6.3.1将电源插头插到电源插座上。
6.3.2电源电压要保证和计量泵标牌上的电压一致。
6.4启动
6.4.1根据需要设定定时时间和冲程频率启动计量泵
6.4.2松开计量泵出口的管接螺母。
6.4.3计量泵排出液体后拧紧管接螺母。
7、维护
7.1定期检查泵头螺栓是否牢固。
7.2定期检查出入口管线的连接情况。
7.3定期检查药液桶内药液液位。
7.4定期对单向阀和过滤器进行清洗。
7.5长时间停用要清洗干净放置。
8、维修指南
8.1接头松动:拧紧接头。
8.2软管破裂:更换软管。
8.3泵头渗漏:紧固泵头螺栓或更换密封圈。
8.4计量泵动作但不能加药:清洗或更换进出口单向阀,检查清洗过滤器。
8.5数码管不亮,计量泵不工作:检查供电电源;检查保险丝,找不到问题所在请拆下计量泵送代理商或寄厂。
8.6数码管亮,计量泵不工作:拆下计量泵送代理商或寄厂。
