背压阀概述:计量泵等容积式泵在低系统压力下工作或入口压力与出口压力相差无几甚至更大时,会出现过量输送的现象,造成计量精度不准。为防止类似问题的产生,必须在计量泵的进出口加载适当的背压。通过在计量泵出口管道中安装背压阀就能达到目的。

背压阀工作原理:背压阀是通过弹簧的弹力来工作的。在泵排出冲程,液体顶开隔膜,通过背压阀;在泵的吸入冲程,在弹簧的作用下膜片关闭通道,使泵泵与背压阀之间保持一定的压力。在排液口低于溶药箱液位的系统中,当泵停止工作后,管路会形成虹吸管,液体有可能通过泵的单向阀,形成泄漏。所以必要在管路中安装一个背压阀,当泵流量为零时,自动关闭管路,使之不能形成虹吸管。
常用在计量泵出口瞬时压力可能会低于入口压力的系统上,一般情况下。泵出口压力低于0.3MPa或泵入口压力差低于0.3MPa便需安装背压阀。在泵与背压阀之间能安装有缓冲器,这样会显著提高背压阀的性能。缓冲器会平滑掉泵产生的大部分脉冲,是背压阀保持在常开状态,避免了背压阀随泵的冲程频繁的开启与关闭;隔膜会保持在平衡位置。缓冲器不但能明显的减轻背压阀运动部分的磨损,还能使管路内的液体以接近恒定的速度流动。
对于大多数计量泵,吸入管和排出管内的流速呈脉动波形,由于管内液体脉动产生的加速度,有时会使管路内液柱的惯性力所造成的压力超过泵的有效压差,则使单向阀提前开启或延后关闭,使液体自动流出,出现了实际排量大于理论排量的现象,这种现象被称为过流现象。

背压阀特点: 1,结构紧凑、性能稳定2,便于安装调试3,反应灵敏、复现性好4,高性价比5,口径选择性大DN10mm-DN100mm6,压力可在0-0.3MPa设定7,特殊设计的过流结构,压差小不会形成截流8,带调节机构,便于设定工作压力9,可以安装在旁路作为溢流阀使用10,可以作为防虹吸阀,防止静态工况下的自流11,简易可靠的标准安装方式12,多种可选阀体材质PVC、PP、304、316L、PVDF、碳钢等13,多种隔膜材质的选择FPM、PTFE、EPDM、NBR等.

背压阀作用:1,泵运作时,背压阀能使泵与背压阀之间的管路保持一定的压力,保证泵单向阀的正常工作,避免过流现象发生。2,在泵流量为零的时候,背压阀能够关闭管路,阻止虹吸现象的发生。3, 在压力较低的系统,背压阀使缓冲器保持一定的压力,提高缓冲器的工作性能。在拆卸泵时,背压阀还能防止管路液体回流,祈祷止回阀的作用。 4,SCBF系列背压阀还可以安装旁路作为安全溢流阀使用,在系统或管路压力过高时,能及时释放压力,保护系统的设备和仪表,消除生产的安全隐患。建议安全阀设定压力大于期望的操作压力20%,但不能超过泵头的压力。

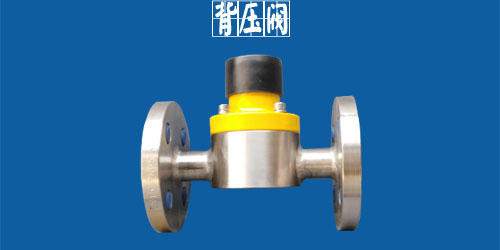

不锈钢背压阀

型号规格

材质

公称通径(mm)

设定压力(MPa)

尺寸D(mm)

尺寸H(mm)

联接方式

阀重量约(Kg)

不锈钢背压阀

SCBF-S10/0.3

不锈钢

10

0.1-0.3

65

95

Rc3/8″

1.0

SCBF-S15/0.3

不锈钢

15

0.1-0.3

65

115

Rc1/2″

1.0

SCBF-S20/0.3

不锈钢

20

0.1-0.3

85

145

Rc3/4″

2.5

SCBF-S25/0.3

不锈钢

25

0.1-0.3

85

150

Rc1″

2.5

SCBF-S32/0.3

不锈钢

32

0.1-0.3

118

200

Rc1 1/4″

8

SCBF-S40/0.3

不锈钢

40

0.1-0.3

150

250

Rc1 1/2″

8

SCBF-S50/0.3

不锈钢

50

0.1-0.3

160

318

Rc2″

15

SCBF-S65/0.3

不锈钢

65

0.1-0.3

178

375

Rc2 1/2″

20

根据客户要求选择不同型号、不同材质、不同连接方式

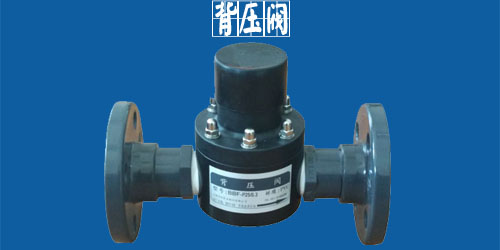

PVC背压阀

型号规格

材质

公称通径(mm)

设定压力(MPa)

尺寸D(mm)

尺寸H(mm)

联接方式

阀重量约(Kg)

SCBF-P10/0.3

塑料

10

0.1-0.3

65

95

Rc3/8″

0.35

SCBF-P15/0.3

塑料

15

0.1-0.3

65

115

Rc1/2″

0.35

SCBF-P20/0.3

塑料

20

0.1-0.3

85

145

Rc3/4″

0.7

SCBF-P25/0.3

塑料

25

0.1-0.3

85

150

Rc1″

0.7

SCBF-P32/0.3

塑料

32

0.1-0.3

118

200

Rc1 1/4″

1.2

SCBF-P40/0.3

塑料

40

0.1-0.3

150

250

Rc1 1/2″

1.2

SCBF-P50/0.3

塑料

50

0.1-0.3

160

318

Rc2″

4

SCBF-P65/0.3

塑料

65

0.1-0.3

178

375

Rc2 1/2″

5

根据客户要求选择不同型号、不同材质、不同连接方式

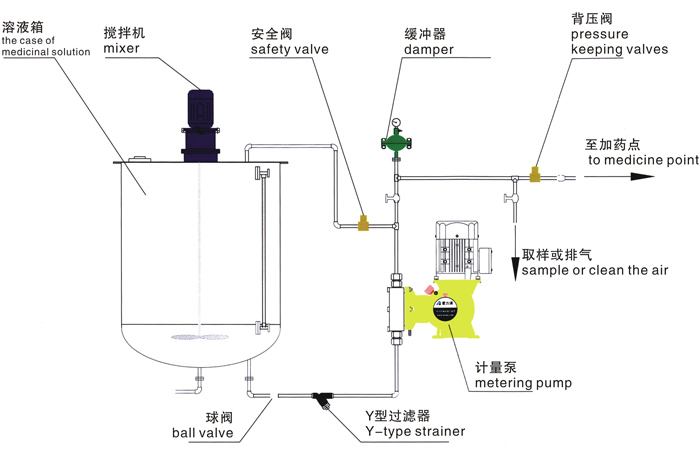

背压阀安装示意图
背压阀安装示意图
