计量泵安全阀概述:安全阀是一种保护装置,是压力管路系统中的重要组成部分。当系统元件发生故障或管路堵塞时,安全阀可自动开启并卸压,保护系统主机及各管路元件,不至于因压力升高而损坏。

计量泵安全阀工作原理: 正常情况下,隔膜片在弹簧的压力作用下关闭阀的通道。当系统压力超过预设压力时,在液体的压力作用下,隔膜片向后移动,管路开启,液体通过卸压管路流入排污槽或流回药箱。安全阀保持开启状态,直到系统压力回落,在弹簧力的作用下安全阀重新关闭。系统恢复到正常工作状态。

计量泵安全阀特点: 1,结构紧凑、性能稳定2,便于安装调试3,反应灵敏、复现性好4,高性价比5,口径选择性大DN10mm-DN100mm6,压力可在0-10MPa设定7,两种安装方向,两种开启压力等级8,带调节机构,便于设定工作压力9,可以安装在主路作为背压阀使用10,可以作为防虹吸阀,防止静态工况下的自流11,简易可靠的安装方式12,多种可选阀体材质PVC、PP、304、316L、PVDF、碳钢等13,多种隔膜材质的选择FPM、PTFE、EPDM、NBR等

计量泵安全阀作用:安全阀是非常重要的管路保护装置,应用在几乎所有行业的管路系统中。常用的安全阀有两种:弹簧式安全阀,和一次动作安全阀。 SCAF系列安全阀属弹簧式安全阀,阀动作后,可自行复原,继续起安全保护作用,不必停车。可反复使用,操作方便。安全阀可水平、垂直、倒立安装。阀体上有箭头指示液体流向或入口位置,不同的流向对应不同的开启压力。安装时根据实际情况进行选择。安全阀出口压力会对安全阀的开启压力有影响,建议安全阀的出口背压不要超过安全阀设定压力的10%。

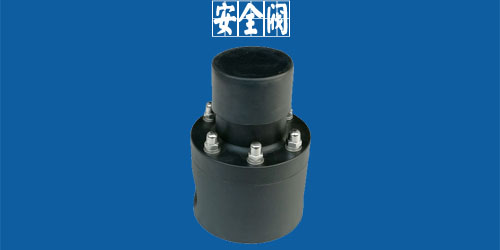

PVC安全阀

型号规格

材质

公称通径(mm)

设定压力(MPa)

尺寸D(mm)

尺寸H(mm)

联接方式

阀重量约(Kg)

PVC安全阀

SCAF-P10/1.0

塑料

10

0.1-1.0

65

95

Rc3/8″

0.35

SCAF-P15/1.0

塑料

15

0.1-1.0

65

115

Rc1/2″

0.35

SCAF-P20/1.0

塑料

20

0.1-1.0

85

145

Rc3/4″

0.7

SCAF-P25/1.0

塑料

25

0.1-1.0

85

150

Rc1″

0.7

SCAF-P32/1.0

塑料

32

0.1-1.0

118

200

Rc1 1/4″

1.2

SCAF-P40/1.0

塑料

40

0.1-1.0

150

250

Rc1 1/2″

1.2

SCAF-P50/1.0

塑料

50

0.1-1.0

160

318

Rc2″

4

SCAF-P65/1.0

塑料

65

0.1-1.0

178

375

Rc2 1/2″

5

根据客户要求选择不同型号、不同材质、不同连接方式

不锈钢安全阀

型号规格

材质

公称通径(mm)

设定压力(MPa)

尺寸D(mm)

尺寸H(mm)

联接方式

阀重量约(Kg)

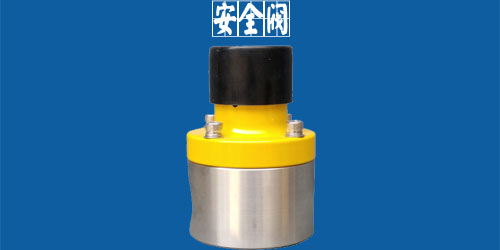

不锈钢安全阀

SCAF-S10/2.0

不锈钢

10

0.1-2.0

65

95

Rc3/8″

1.0

SCAF-S15/2.0

不锈钢

15

0.1-2.0

65

115

Rc1/2″

1.0

SCAF-S20/2.0

不锈钢

20

0.1-2.0

85

145

Rc3/4″

2.5

SCAF-S25/2.0

不锈钢

25

0.1-2.0

85

150

Rc1″

2.5

SCAF-S32/2.0

不锈钢

32

0.1-2.0

118

200

Rc1 1/4″

8

SCAF-S40/2.0

不锈钢

40

0.1-2.0

150

250

Rc1 1/2″

8

SCAF-S50/2.0

不锈钢

50

0.1-2.0

160

318

Rc2″

15

SCAF-S65/2.0

不锈钢

65

0.1-2.0

178

375

Rc2 1/2″

20

高压安全阀

SCAF-S15/10

不锈钢

15

2.5-10

68

157

Rc1/2″

1.2

SCAF-S20/10

不锈钢

20

2.5-10

89

200

Rc3/4″

2.8

SCAF-S25/10

不锈钢

25

2.5-10

89

205

Rc1″

2.8

SCAF-S32/10

不锈钢

32

2.5-10

124

260

Rc1 1/4″

9

SCAF-S40/10

不锈钢

40

2.5-10

155

315

Rc1 1/2″

9

SCAF-S50/10

不锈钢

50

2.5-10

165

385

Rc2″

18

根据客户要求选择不同型号、不同材质、不同连接方式

计量泵安全阀安装示意图
计量泵安全阀安装示意图
