加药计量泵工作原理及加药计量泵流量调节

首先要了解是加药计量泵组成部件有哪些,加药计量泵该泵的由电机、传动箱、缸体等三部分组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成;通过旋转调节手轮来实行高调节行程,从而改变移动轴的偏心距来达到改变柱塞(活塞)行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

加药计量泵工作原理

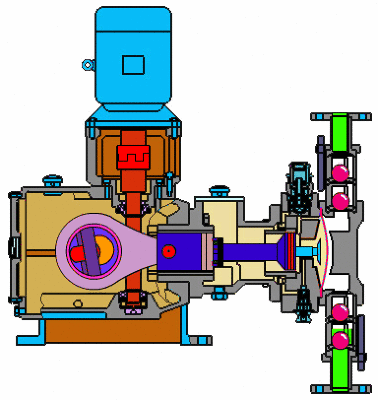

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复循环工作形成连续有压力、定量的排放液体。


加药计量泵流量调节

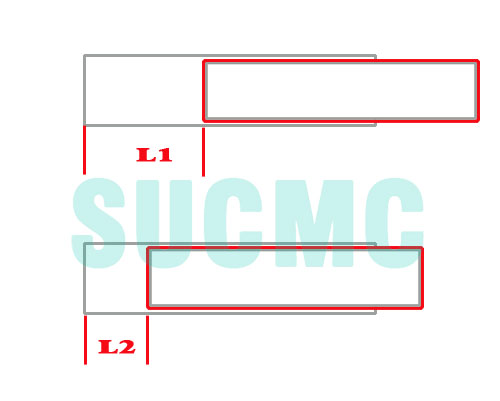

第一点,通过加药计量泵柱塞行程调节(请看下图)


L1和L2就是柱塞行程,行程越大,加药计量泵流量越大(在转速一定的情况下),可以手动调节调量表来控制行程,也可以通过行程控制器实现自动调节,目前手动调节用的比较多。

第二点就是调节电机转速

在柱塞行程一定的情况下,可以通过调节电机转速来调节流量,配套变频电机来控制电机转速,也可以通过外部信号来控制,比如4-20ma信号。具体要根据现场工况来决定。

加药计量泵中柱塞计量泵、隔膜计量泵,还有电磁计量泵,电磁计量泵在结构上比较小,在流量压力方面也比较低,流量调节道理和上面基本相同。

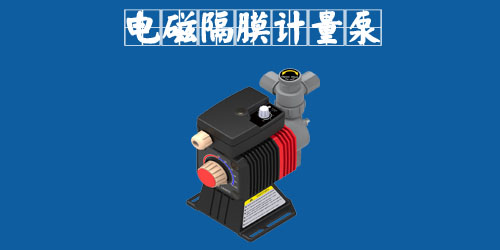

这种为手动调节电磁加药计量泵,通过调节行程和频率来调节流量。


这种为自动调节加药计量泵,可通过调节行程,也可通过外部信号来控制,如脉冲信号、4-20ma信号、RS485来控制。
